¿Cómo elegir las fundas termorretráctiles para bujes en ángulo recto o en línea? Determinación del tipo adecuado según la construcción del cable.

Anti-track heatshrinkable bushing boots are not a simple product model choice, but depend on the actual direction of the cable after it comes out of the equipment interface, the connection area structure, and the on-site installation space.

If‍‌‍‍‌ you are just keeping the cable going straight out and not changing anything to its direction, a straight-through type might be the easiest for you to work with. However, if turning the cable to any side, down, or a pretty much at an angle is involved, a preformed right-angle type sheath can usually be a better ‍‌‍‍‌choice. Confirm the cable structure first and then determine the sheath form when purchasing, which can reduce the problems of on-site installation adjustment and wrong specification selection.

What Are the Main Differences Between Heat Shrink Right Angle/In-Line Bushing Boot?

The core difference between the two products is not just the appearance, but the different structural direction of the sheath after being preformed.

· The straight-through heat shrink sleeve sheath maintains a relatively continuous linear structure as a whole, making it more suitable for the installation form where the cable extends directly forward from the equipment connection position.

· The right-angle heat shrink sleeve sheath has a structurally pre-formed turning area to adapt to situations where the cable needs to change direction after exiting the connection position, such as lateral outgoing wires, downward outgoing wires, or positions with obvious corners inside the equipment.

Therefore, the first thing you need to observe when purchasing is not "which shrinkage ratio is greater", but: After the cable comes out of the connection point, will it continue to travel in a straight line or does it need to be turned? This judgment is usually more direct than simply selecting products based on cable models.

Under What Circumstances Is It More Appropriate to Choose the Straight-Through Type?

If the equipment interface, cables and subsequent traces are basically in the same straight line, the straight-through type is usually a more direct choice. For example:

· Cable goes straight forward from the equipment interface

· There are no obvious turns in the connection area

· Installation space allows sheath to unfold in a straight direction

· Need continuous coverage of equipment interfaces and cable connection areas

Another practical advantage of the straight-through type is that it is easier to form a standardized correspondence between the product structure and the fixed outgoing direction of the equipment. For‍‌‍‍‌ illustration, if the type of switchgear is repeatedly the same, the same design of linear outgoing line will be used; then, in the fixed structure, the corresponding directly-through specifications can simply be set, so that the on-site temporal adjustment work will be cut ‍‌‍‍‌down.

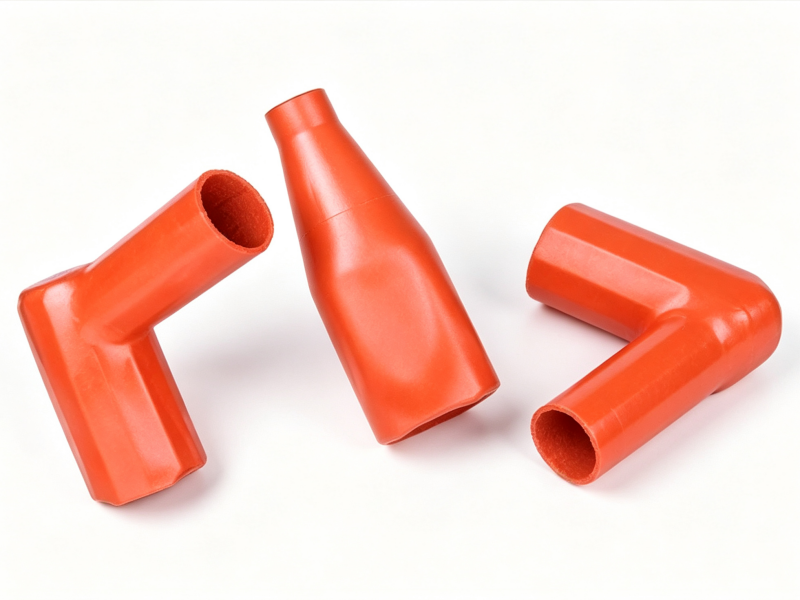

What Is the Heat Shrinkable Right Angle Boot?

En aquellos casos en los que los cables necesitan ser redirigidos bastante después de salir de la ranura de conexión del equipo, el tipo de ángulo recto es el que generalmente se prefiere. Por lo general, las situaciones que vienen a la mente son:

1. Salida lateral.

El punto de conexión del cable se encuentra dentro o en un lateral del equipo, y el cable debe tenderse hacia afuera. Si se utiliza una estructura de tubo recto común, la funda requiere ajustes adicionales en las esquinas.

2. Más adelante.

El espacio interno de algunos equipos eléctricos es limitado, por lo que, una vez completada la conexión, es necesario tender el cable hacia abajo. Las estructuras preformadas en ángulo recto se ajustan mejor a esta dirección de enrutamiento.

3. El equipo tiene rincones compactos en su interior.

Cuando el espacio cerca del punto de conexión es pequeño y el cable no puede mantener un amplio espacio de instalación lineal, la estructura en ángulo recto puede reducir los ajustes in situ necesarios para las fundas de tubería rectas convencionales en la zona de giro.

La funda termorretráctil en ángulo recto de CCMT coloca estructuras en ángulo recto en el lateral, la parte inferior u otras áreas de conexión de equipos eléctricos donde salen en ángulos específicos, y destaca que la estructura preformada reduce la necesidad de cortar, ajustar y recalentar tubos termorretráctiles comunes en las esquinas.

¿Por qué no podemos reemplazar el?Bota de ángulo recto termorretráctil¿Con tubos rectos ordinarios?

Los tubos termorretráctiles convencionales ofrecen mayor flexibilidad de instalación, pero ante la estructura de dirección del equipo, puede ser necesario posicionarlos, ajustarlos o incluso calentarlos varias veces en el sitio. De hecho, puede ser difícil notar un cambio tan pequeño al realizar un mantenimiento individual; sin embargo, al ensamblar un lote completo de interruptores, transformadores o cualquier otro equipo eléctrico, la consistencia estructural se vuelve mucho más importante, ya que cada producto debe montarse en la misma posición y dirección, o en una muy similar.

La ventaja de la funda preformada en ángulo recto radica en que no se trata de una forma de formar esquinas después de su instalación en obra, sino que el producto en sí mismo ya forma una estructura en la dirección de salida prevista. Esto facilita un enfoque de configuración uniforme para los compradores durante todo el proceso de ensamblaje del lote, minimizando así las diferencias de instalación causadas por los distintos operarios.

Por lo tanto, si la estructura del equipo ya está determinada, lo mejor es dar prioridad a los productos preformados que coincidan con la estructura del equipo al realizar la compra, en lugar de simplemente usar como criterio que los tubos termorretráctiles ordinarios se pueden encoger.

Al evaluar un tipo de ángulo recto, no se fije solo en si tiene una curva.

El hecho de que el cable deba girar es solo el primer paso. Al comprarlo, también debe observar con más detalle dónde se produce el giro. Por ejemplo:

¿El giro se produce cerca de la interfaz del equipo o lejos de ella?

¿El cable sale directamente hacia un lado desde el área de conexión, o va en línea recta durante cierta distancia antes de girar?

¿Hay otras partes estructurales dentro del equipo?

¿Hay suficiente espacio para la instalación en la esquina de la funda?

¿La dirección de la estructura en ángulo recto coincide con la dirección real del cable?

Si solo sabe que se requiere un giro de 90 grados en el sitio, pero no confirma la posición del giro ni la estructura del equipo, aún podría presentarse el problema de la desalineación de la dirección del producto. Por lo tanto, si elige un producto de ángulo recto al realizar una consulta de compra, además de proporcionar la información del cable, es recomendable adjuntar fotografías del área de conexión, planos estructurales o un diagrama esquemático simple de la línea de salida.

¿Pueden sustituirse mutuamente los tipos de letra en ángulo recto y los tipos de letra rectos?

Los intercambios directos generalmente no son recomendables.

· Si el equipo fue diseñado originalmente según una línea de salida en ángulo recto y se cambió a un tipo de paso directo durante la compra, es posible que el producto deba ajustarse en el sitio o incluso que esté limitado por el espacio disponible para el equipo.

· Si el propio equipo utiliza una línea recta para salir, pero selecciona un producto en ángulo recto, también puede ocurrir que la dirección de la estructura de la funda no coincida con el recorrido real.

Especialmente en proyectos de compra por lotes, la facilidad de instalación del producto no es el único criterio. También debe considerarse la uniformidad de las instrucciones de instalación, la fluidez y facilidad de las operaciones en obra, y si diferentes lotes de productos logran los mismos buenos resultados de instalación. Si el equipo ya cuenta con un diseño estructural definido, se recomienda determinar primero la orientación del equipo y luego la estructura de la cubierta, en lugar de comprar el producto y luego intentar adaptarlo al equipo.

CCMT ofrece dos tipos de estructuras prefabricadas: en ángulo recto y rectas.

CCMTBotas de buje termorretráctiles anti-trayectoFabricados con materiales de poliolefina, están disponibles en estructuras rectas y en ángulo recto para la protección de las zonas de conexión en diferentes direcciones de salida del cable. Las paredes internas de ambos extremos del producto están pre-recubiertas con sellador termofusible, que refuerza el ajuste y el sellado entre el cable y la zona de interfaz del equipo tras el calentamiento y la contracción.

Nuestros productos presentan una relación de contracción de 2:1 a 3:1, una temperatura mínima de recuperación total de 130 °C y resistencia a trazas eléctricas y rayos ultravioleta. Las especificaciones de los productos existentes incluyen los modelos de ángulo recto R1-R5 y los modelos rectos S1-S3. Los modelos correspondientes se pueden confirmar según la estructura específica del equipo al momento de la compra.

Una lógica de elección simple:

Si solo necesita emitir un juicio rápido, puede seguir la siguiente lógica:

· ¿Los cables van directamente desde el área de conexión? -- Tipo de conexión directa.

· ¿El cable se extiende desde el área de conexión hacia el lateral, la parte inferior u otras direcciones? -- Tipo de ángulo recto.

· ¿El espacio para el equipo es muy reducido? -- Se da prioridad a comprobar si la estructura preformada puede coincidir con la dirección de enrutamiento real.

· ¿El mismo equipo requiere ensamblaje por lotes a largo plazo? -- Se da prioridad a las estructuras que estandarizan las instrucciones de instalación y los métodos de operación.

Si no está seguro de si el tipo recto o el de ángulo recto es más adecuado, puede proporcionar fotos o planos estructurales de la interfaz del equipo, la dirección de salida del cable y la información de tamaño correspondiente. CCMT le ayudará a confirmar el tipo de producto correcto y sus especificaciones según la configuración de la instalación real para minimizar los errores de compra y selección.
